EJEMPLO

De un Panel del Curso a Distancia de Prevención de Riesgos en el Manejo de Herramientas y Materiales (por Enseñanza Programada).

PANEL DE INFORMACIÓN 10

Existen dos tipos de llaves: Boca fija y boca ajustable.

a) Llaves de Boca Fija.

Son herramientas manuales destinadas a ejercer esfuerzos de torsión al apretar o aflojar pernos, tuercas y tornillos que posean cabezas que correspondan a las bocas de la herramienta. Están diseñadas para sujetar generalmente las caras opuestas de estas cabezas cuando se montan o desmontan piezas.

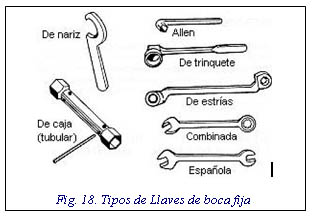

Tienen formas diversas, pero constan como mínimo de una o dos cabezas, una o dos bocas y de un mango o brazo (Ver Fig.18). La anchura del calibre de la tuerca se indica en cada una de las bocas en mm o pulgadas.

Las principales son:

  • Españolas o de ingeniero.
  • Estriadas.
  • Combinadas.
  • Llaves de gancho o nariz.
  • Tubulares.
  • Trinquete.
  • Hexagonal o Allen.

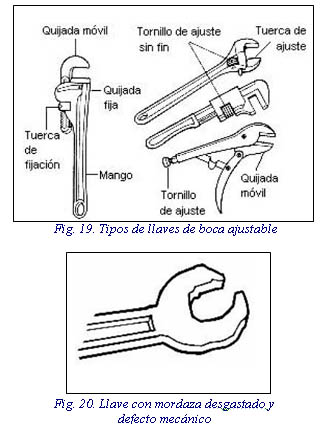

b) Llaves de Boca Ajustable:

Este tipo de llaves tiene la particularidad de que pueden variar la abertura de sus quijadas en función del tamaño de la tuerca a apretar o desapretar.

Usos Inadecuados de las Llaves:

  • Mordaza gastada (Ver Fig.20).
  • Defectos mecánicos.
  • Uso de la llave inadecuada por tamaño.
  • Utilizar un tubo en mango para mayor apriete.
  • Uso como martillo.

    Medidas de Seguridad en el uso de Llaves:

  • Quijadas y mecanismos en perfecto estado.
  • Cremallera y tornillo de ajuste deslizando correctamente.
  • Dentado de las quijadas en buen estado.
  • Las llaves deterioradas no se reparan, se reponen.
  • Evitar la exposición a calor excesivo.

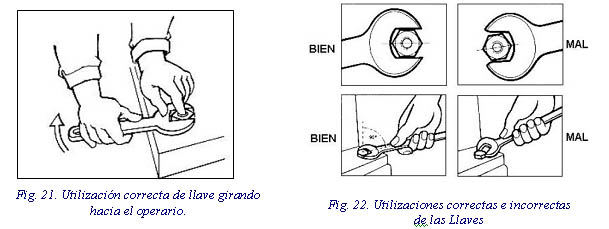

  • Efectuar la torsión girando hacia el operario, nunca empujando (Ver Fig.21).
  • Utilizar una llave de dimensiones adecuadas al perno o tuerca a apretar o desapretar.
  • Utilizar la llave de forma que esté completamente abrazada y asentada a la tuerca y formando ángulo recto con el eje del tornillo que aprieta (Fig. 22).

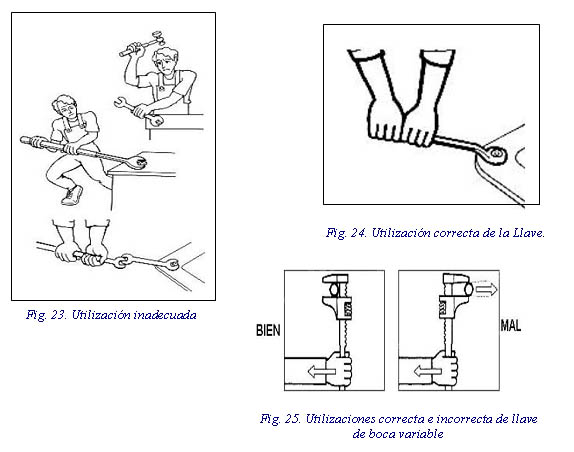

  • No debe sobrecargarse la capacidad de una llave utilizando una prolongación de tubo sobre el mango, utilizar otra como alargo o golpear éste con un martillo (Ver Fig. 23).
  • Es más seguro utilizar una llave más pesada o de estrías (Ver Fig. 24).
  • Para tuercas o pernos difíciles de aflojar utilizar llaves de tubo de gran resistencia (Ver Fig. 25).
  • Utilizar con preferencia la llave de boca fija en vez de la de boca ajustable.
  • No utilizar las llaves para golpear.


Encontrará el Ejercicio de Completación de frases , en el cual se repasan los principales conceptos del Panel de Información 10, con el objetivo de auto evaluar el nivel de comprensión de los temas ya tratados, y su avance en los mismos, para que pueda asimilar su contenido total de manera satisfactoria.








EJERCICIO DE COMPLETACIÓN CORRESPONDIENTE AL PANEL DE INFORMACIÓN 10

(en cada página el trabajador debe escribir, completando la frase)

Instrucciones;

Lea cuidadosamente cada párrafo, escriba la palabra o concepto que falta en la línea punteada. Después de completar todos los párrafos, verifique sus respuestas con el listado de respuestas correctas que encontrará más adelante. Si contesta correctamente continúe, de lo contrario y si tiene más de dos errores, es importante que vuelva a estudiar el punto anterior para clarificar sus dudas y corregir sus errores. Observe como ejemplo el primer párrafo.


1. Existen dos tipos de llaves: las llaves de boca fija y boca ___________ (ajustable).


2. Las llaves de boca ________ son herramientas manuales destinadas a ejercer esfuerzos de torsión al __________ o aflojar pernos, tuercas y tornillos que posean cabezas que correspondan a las bocas de la herramienta.


3. Las llaves constan como mínimo de una o dos ____________, una o dos bocas y de un mango o brazo. La anchura del calibre de la tuerca se indica en cada una de las bocas en _________ o pulgadas.


4. Las principales llaves son: españolas o de ______________, estriadas, combinadas, llaves de gancho o nariz, tubulares, trinquete, hexagonal o ____________.


5. Las llaves de boca ajustable tienen la particularidad de que pueden ___________ la abertura de sus quijadas en función del __________ de la tuerca a apretar o desapretar.


6. Las llaves no deben utilizar con la ____________ gastada, ni con defectos __________.


7. Al trabajar con llaves no se debe utilizar un tubo en el ____________ para mayor apriete, ni emplearla como ______________.


8. Al trabajar con llaves el operador se debe asegurar que las ____________ y mecanismos se encuentren en perfecto estado, y que la cremallera y tornillo de ajuste se ______________ correctamente.


9. Una vez que las llaves se encuentran _____________ no se reparan, se ____________.


10. Se debe utilizar llaves de ______________ adecuadas al perno o tuerca a apretar o desapretar, y efectuar la torsión girando hacia el operario, nunca _______________.


11. Como medida de seguridad, se debe utilizar la llave de forma que esté completamente _____________ y asentada a la tuerca, y formando ángulo ________ con el eje del tornillo que aprieta.


12. No debe _____________________ la capacidad de una llave utilizando una ___________________ de tubo sobre el mango, utilizar otra como alargo o golpear éste con un martillo.
